Designation
Désignation
EMB-121AN Xingu I/II
Manufacturer
Constructeur
Embraer
Nationality
Nationalité
First Flight
Premier Vol

10 October 1976
10 octobre 1976

Introduced in FNA
Mis en Service AN
1982
Status FNA
Statut AN
In service
En service
Primary Users FNA
Principaux Utilisateurs AN
Escadrille 2.S (1994-2000)
Escadrille 3.S (1994-2000)
Escadrille 10.S (1986-1995)
Escadrille 11.S (1983-1997)
Escadrille 52.S (1983-1997)
ERC (1992-1995)
Flottille 24.F (depuis 2000)
Flottille 28.F (depuis 2000)
SES (1982-1986)
Section Xingu (1983-1984)
Number Built FNA
Nombre d'Exemplaires Construits AN
16

FNA: French Naval Aviation
AN : Aéronautique Navale

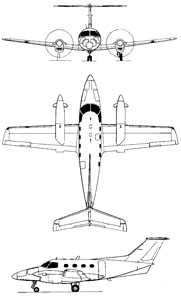

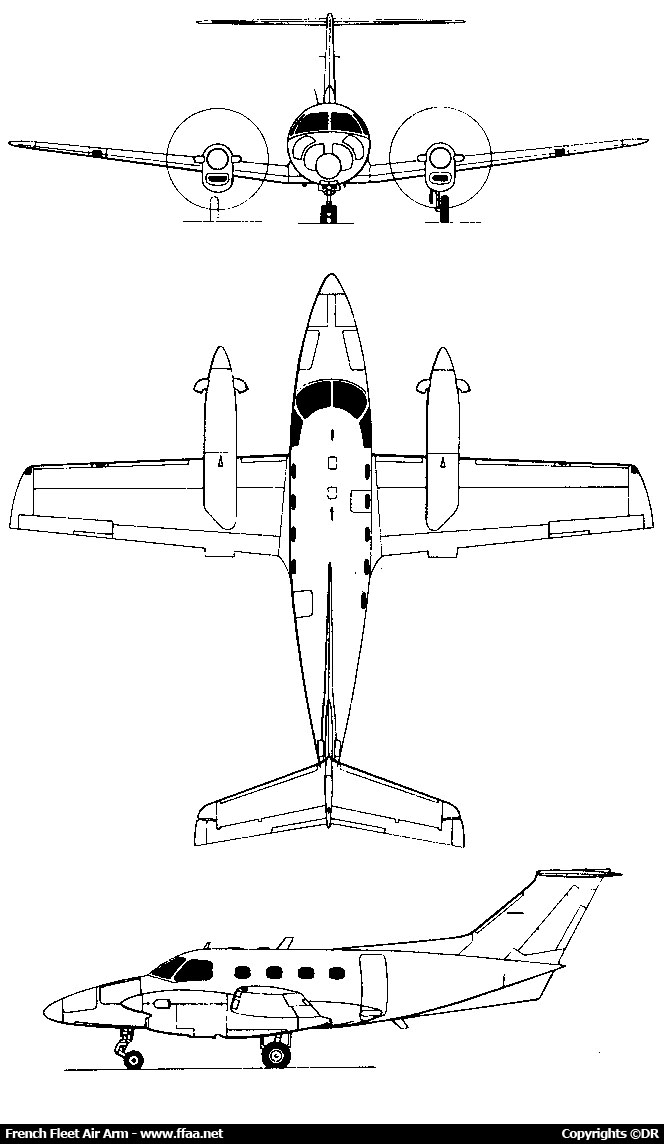

Plan 3 vues du l'EMB-121 Xingu. (©DR)
Wingspan (Overall)
Envergure (Hors Tout)
14.45 m 47.40 ft
Wingspan (Folded Wings)
Envergure (Ailes Repliées)
N/A N/A
Length (Overall)
Longueur (Hors Tout)
12.25 m 40.19 ft
Height (Overall)
Hauteur (Hors Tout)
4.74 m 15.55 ft
Wing Area - Xingu
Surface Alaire
27.5 m² 296.0 ft²
Maximum Taxi Weight
Masse Maximale au Roulage
5 700 kg 12 566 lb
Maximum Take Off Weight
Masse Maximale au Décollage
5 670 kg 12 500 lb
Maximum Landing Weight
Masse Maximale à l'Atterrissage
5 340 kg 11 772 lb
Empty Weight
Masse à Vide
3 620 kg 7 980 lb
Maximum Zero Fuel Weight
Masse Maximale sans Carburant
? ?
Fuel Weight (External)
Masse de Carburant (Externe)
? ?
Fuel Weight (Internal)
Masse de Carburant (Interne)
? ?
Maximum Payload - Xingu I
Charge Utile Maximum - Xingu I
860 kg 1 896 lb
Maximum Payload - Xingu II
Charge Utile Maximum - Xingu II
900 kg 1 984 lb
External Hard Points
Points d'Emport Externes
0
External Hardpoints for Heavy Loads
Points d'Emports pour Charges Lourdes et Carburant
0
Maximum Speed - Xingu I
Vitesse Maximum - Xingu I
450 km/h 243 kts
Maximum Speed - Xingu II
Vitesse Maximum - Xingu II
465 km/h 251 kts
Cruise Speed - Xingu I
Vitesse de Croisière - Xingu I
365 km/h 197 kts
Cruise Speed - Xingu II
Vitesse de Croisière - Xingu II
380 km/h 205 kts
Climb Speed - Xingu I
Vitesse Ascensionnelle - Xingu I
426 m/min 1 397 ft/min
Climb Speed - Xingu II
Vitesse Ascensionnelle - Xingu II
548 m/min 1 800 ft/min
Approach Speed
Vitesse d'Approche
? ?
Deck Landing Speed
Vitesse d'Appontage
N/A N/A
Take Off Distance - Xingu I
Distance de Décollage - Xingu I
865 m 2 837 ft
Take Off Distance - Xingu II
Distance de Décollage
760 m 2 495 ft
Landing Distance - Xingu I
Distance d'Atterrissage - Xingu I
850 m 2 788 ft
Landing Distance - Xingu II
Distance d'Atterrissage - Xingu II
890 m 2 920 ft
Ferry Range - Xingu I
Rayon d'Action en Convoyage - Xingu I
? ?
Ferry Range - Xingu II
Rayon d'Action en Convoyage - Xingu II
2 278 km 1 230 nmn
Maximum Payload Range - Xingu I
Rayon d'Action avec Charge Utile Maximale - Xingu I
2 270 km 1 225 nm
Maximum Payload Range - Xingu II
Rayon d'Action avec Charge Utile Maximale - Xingu II
1 630 km 880 nm
Combat Range
Rayon d'Action au Combat
? ?
Maximum Ceiling
Plafond Maximum
? ?
Service Ceiling
Plafond Pratique
7 925 m 26 000 ft
Type - Xingu I
Type - Xingu I
Pratt et Whitney PT6A-28
Number of Engines - Xingu I
Nombre de Moteur - Xingu I
2
Single Power - Xingu I
Puissance Unitaire - Xingu I
680 shp 507 kW
Total Power - Xingu I
Puissance Totale - Xingu I
1360 shp 1 014 kW
Type - Xingu II
Type - Xingu II
Pratt & Whitney PT6A-135
Number of Engines - Xingu II
Nombre de Moteur - Xingu II
2
Single Power - Xingu II
Puissance Unitaire - Xingu II
750 shp 559 kW
Total Power - Xingu II
Puissance Totale - Xingu II
1 500 shp 1 118 kW
Crew
Équipage
1 pilot + 1 copilot
1 pilote + 1 copilote



ÉQUIPEMENTS DIVERS

-Un radioaltimètre, ou sonde, instrument plus précis qu'un altimètre classique pour les vols au-dessus de l'eau à très basse altitude ;

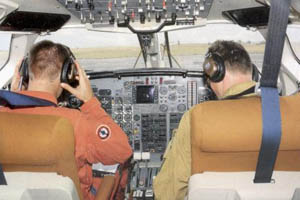

Cockpit de l'EMB-121 Xingu. (©D.Joly)
-Boîtiers radios pour faire de la goniométrie ;
-Visualisation monochrome de la détection du radar météo ;
-Un radar météo.

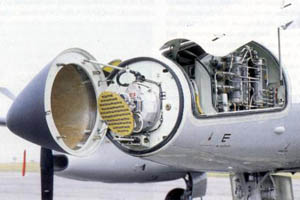

Radar météo de l'EMB-121 Xingu. (©D.Joly)


ÉQUIPAGE ET CAPACITÉ PASSAGERS

-Deux pilotes.
-9 passagers.


MOTORISATION

Xingu I : Deux turbopropulseurs Pratt & Whitney PT6A-28 de 680 ch (507 kW) chacun ;actionnant des hélices tripales.
Xingu II : Deux turbopropulseurs Pratt & Whitney PT6A-135 de 750 ch (559 kW) actionnant des hélices quadripales.
